大断面平吊顶结构隧道窑炉对耐火砖的技术要求

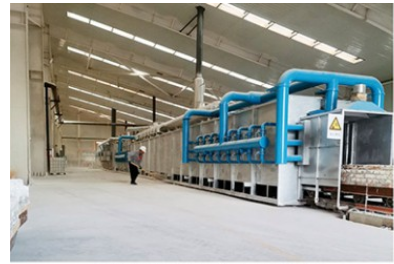

　　大断面平吊顶结构隧道窑炉因炉体跨度大、吊顶承重特殊，且窑内各区域温度梯度明显，对耐火砖的耐高温、力学性能及适配性提出严苛技术标准，直接决定窑炉运行稳定性、热效率及使用寿命。其技术要求需结合窑体结构特点与工况差异综合把控，核心聚焦理化性能、结构适配及砌筑工艺三大维度。

　　理化性能是耐火砖适配隧道窑炉工况的基础，需针对预热带、烧成带、冷却带的温度差异差异化选型。烧成带温度通常达1100℃以上，耐火砖需具备优异高温稳定性，耐火度不低于1700℃，荷重软化点≥1450℃，同时显气孔率控制在20%-23%，兼顾致密性与抗侵蚀能力，高铝砖（LZ-55及以上牌号）因铝含量≥55%、常温耐压强度≥45MPa，成为该区域先选。预热带与冷却带受温度波动影响大，耐火砖需强化抗热震性，经850℃水冷循环测试需耐受≥25次循环，可选用磷酸盐结合高铝砖或耐碱砖，抵御碱蒸汽侵蚀避免“碱爆裂”。

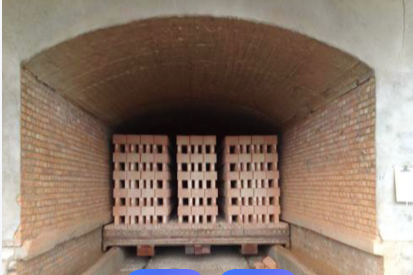

　　结构适配性针对平吊顶特殊承重需求设计，吊顶砖需适配吊挂式安装结构，外形尺寸精度严苛，砖体耳环与吊梁贴合间隙需用薄钢片塞紧，避免悬挂松动。因炉体跨度常超3.5m，耐火砖需具备足够机械强度，常温耐压强度不低于25MPa，同时热膨胀系数控制在合理范围，室温至1300℃区间热膨胀系数≤0.6%，减少温度变化引发的结构变形与砖缝开裂。隧道窑炉窑墙用耐火砖需兼顾保温与承重，导热系数≤1.5W/(m·k)，搭配轻质隔热层形成复合结构，降低热量损耗。
　　砌筑工艺配套要求进一步保障耐火砖性能发挥，吊顶砖砌筑需从炉体中间向两侧推进，砖缝厚度严格控制在2mm内，弯曲部位采用半稠耐火粘土泥浆湿砌，干砌区域后续需灌注15-20mm厚耐火粘土稀泥浆密封。施工中需预留合理膨胀缝，避免烘炉及运行中砖体爆裂，同时严格把控烘炉曲线，缓慢升温排出水分，确保耐火砖与隧道窑炉窑体结构协同工作，最后实现窑炉长期稳定运行。
